台式分光测色仪TS8520

台式分光测色仪TS8520是3nh运用自主分光核心技术研发的分光测色仪，采用双阵列CMOS图像感应器具有较高的灵敏度和较宽的光谱响应范围，测试更准确，配置10.5吋独立可旋转平板电脑，操作方便快捷。TS8520台式分光测色仪反射色度值重复性ΔE*ab ≤0.014，台间差ΔE*ab 控制在0.14以内，数据稳定可靠。

台式分光测色仪TS8520特点

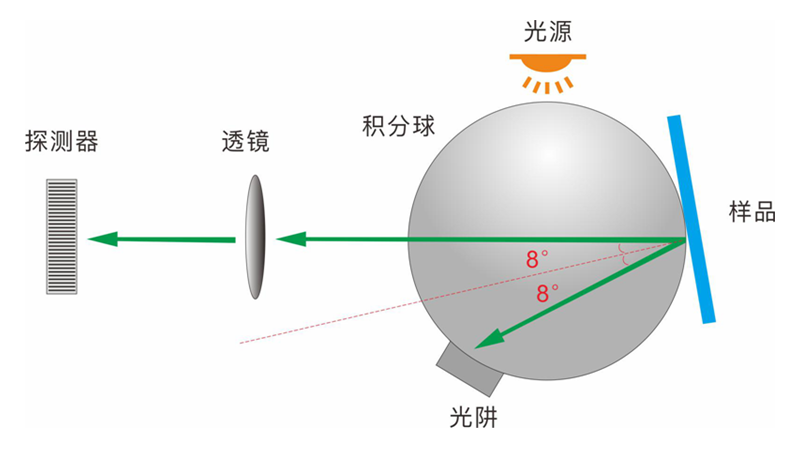

1、采用国际通用的D/8 结构，兼容SCI/SCE测量，并支持SCI+SCE同时快速测量

TS8520台式分光测色仪采用了国际上适用范围广泛的D/8照明观测条件、SCI/SCE（包含镜面反射/不包含镜面反射）合成技术，支持SCI+SCE同时快速测量。

国际通用的D/8 结构

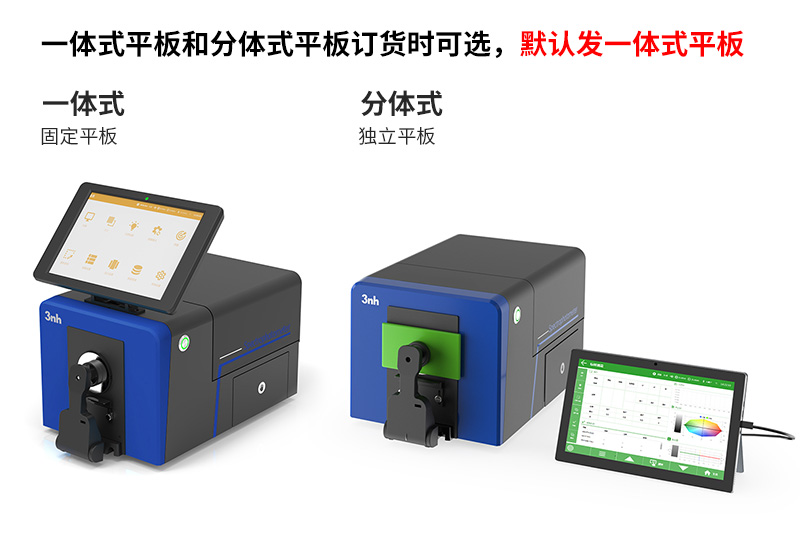

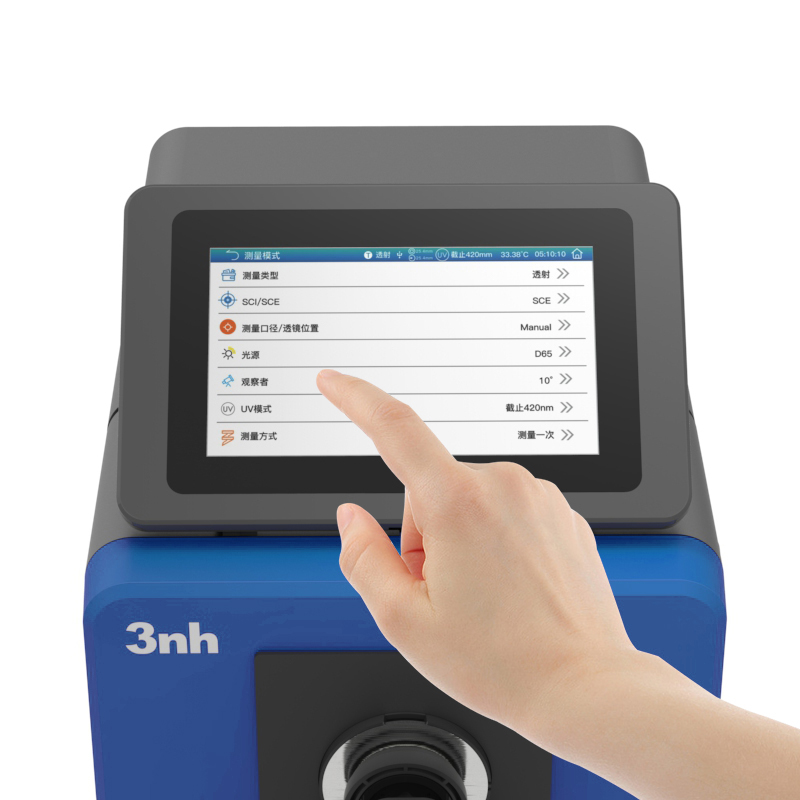

2、大屏易操作，测量更快更准

配置10.5吋独立可旋转平板电脑，响应速度快，操作舒适方便，

大屏易操作

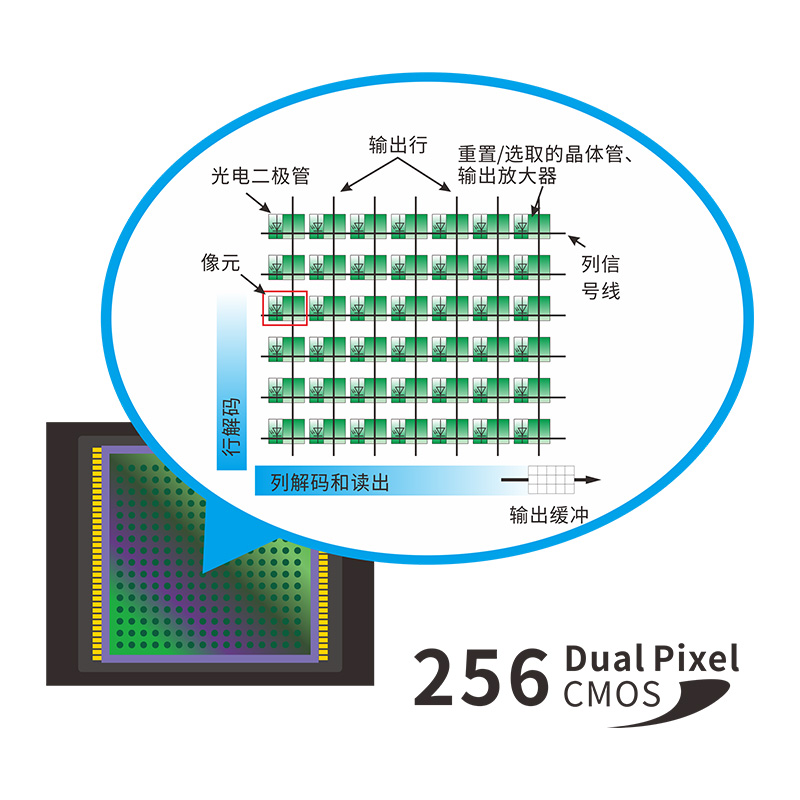

3、双阵列CMOS图像感应器

具有较高的灵敏度和较宽的光谱响应范围，可实现高精度和可重复的测量。

双阵列CMOS图像感应器

4、测量指标丰富，多种观测光源

提供40+种测量指标，以及D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30B,U35,NBF,

ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机实现)多种观测光源，可以满足不同测量条件下的特殊测量需求。

测量指标丰富

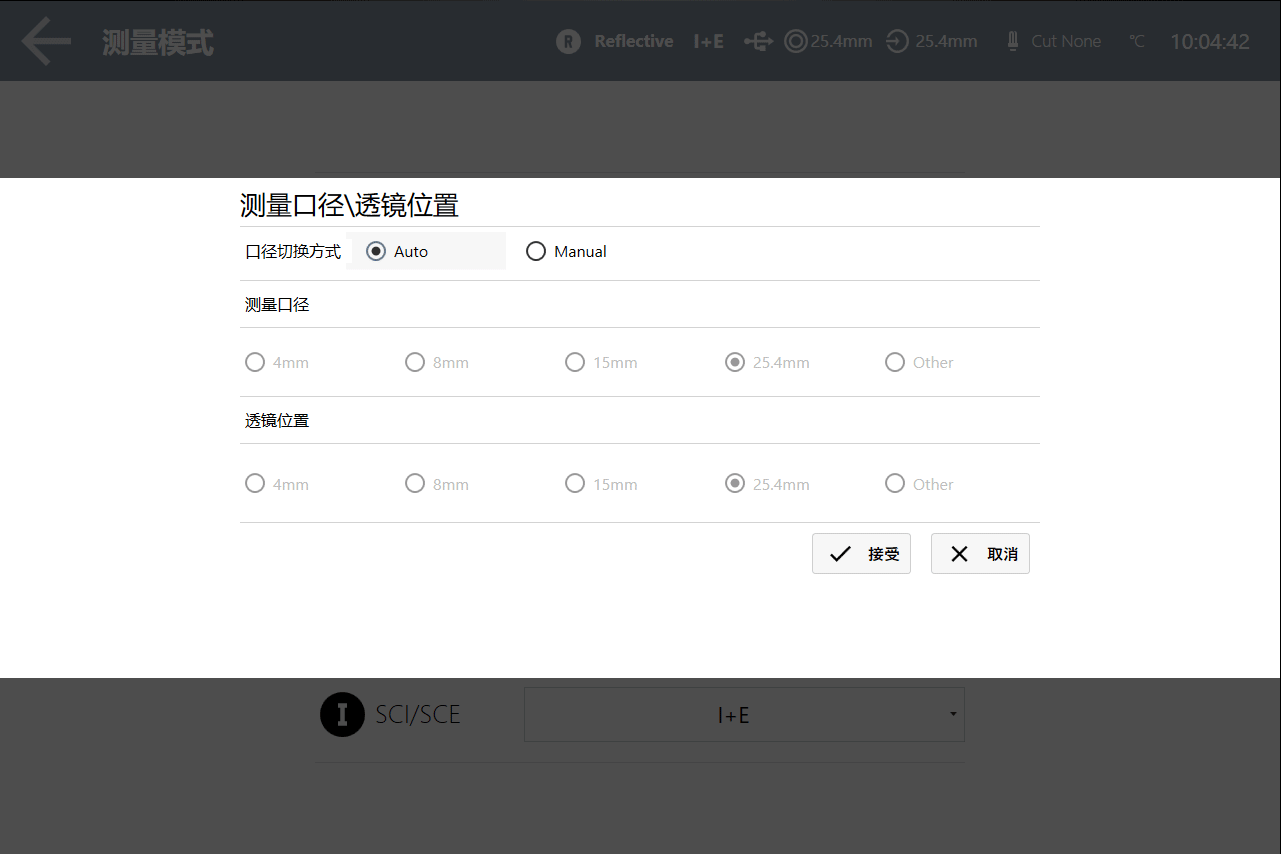

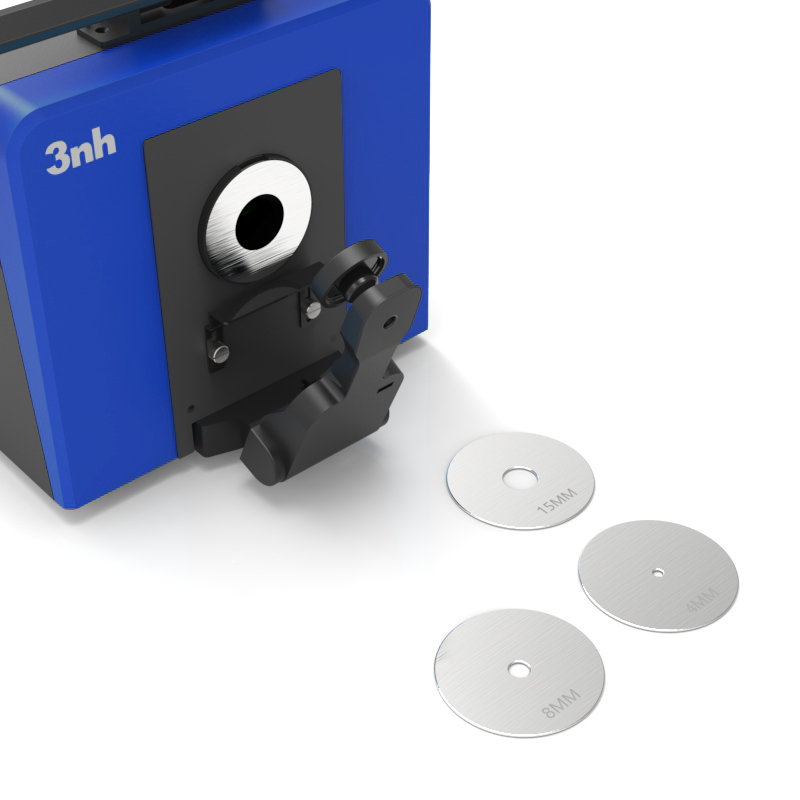

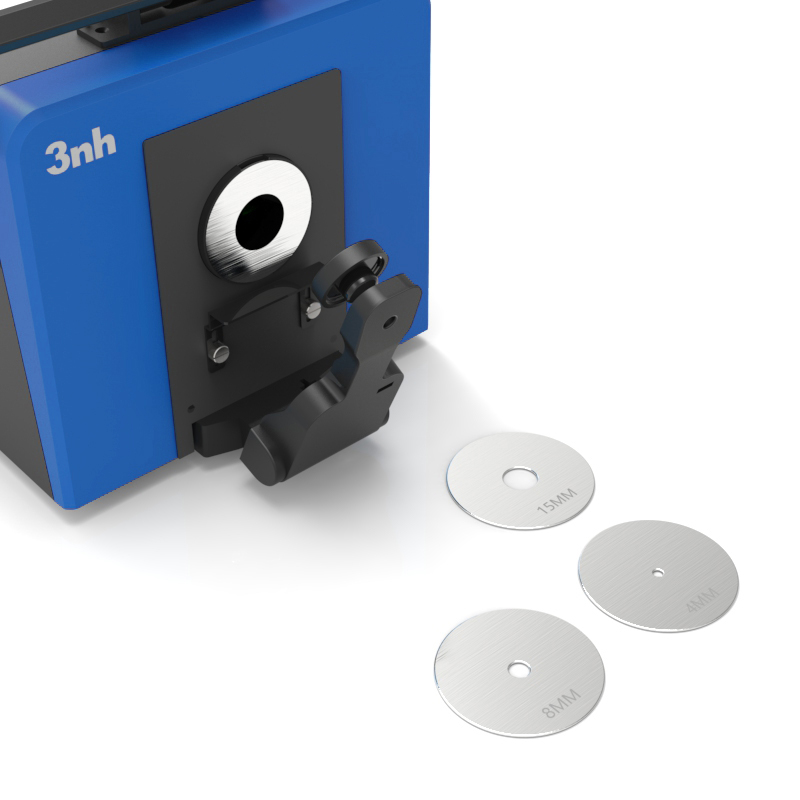

5、口径自动识别

TS8520台式分光测色仪配备Φ 25.4/15/8/4mm四种测量口径，可根据需要自行配置口径和透镜位置，兼顾特殊测量需求。

口径自动识别

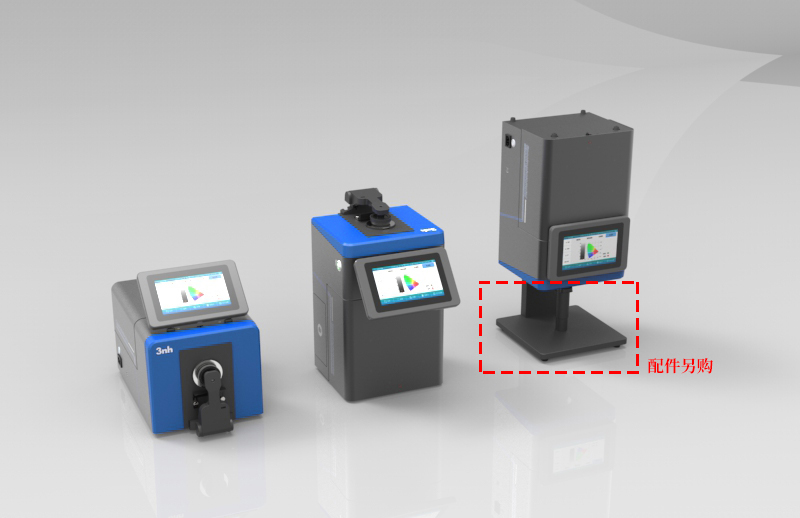

6、测量方便，样品适应广

可侧面测量、朝上测量、朝下测量（使用配件）等多姿态放置测量，敞开式透射仓，适应更多被测样品。

测量方便，样品适应广

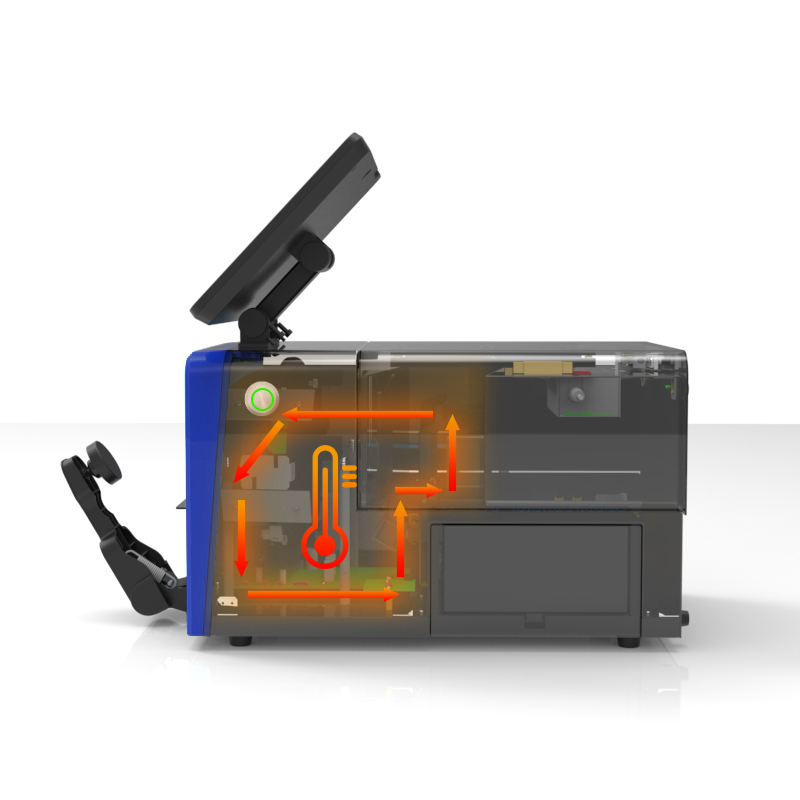

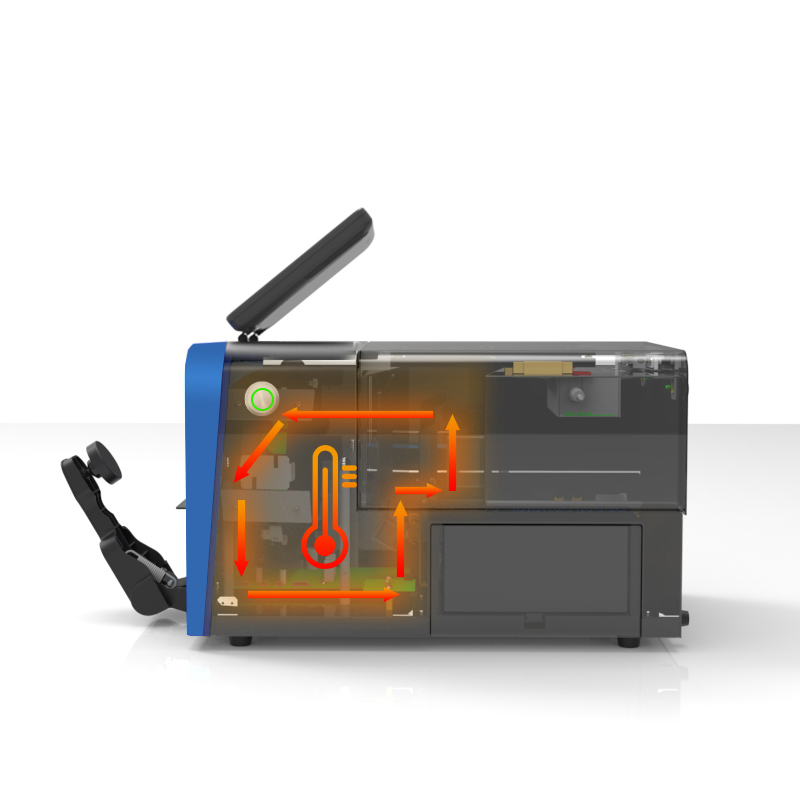

7、自动温湿度补偿功能，让测量数据更准确

自动温湿度补偿功能

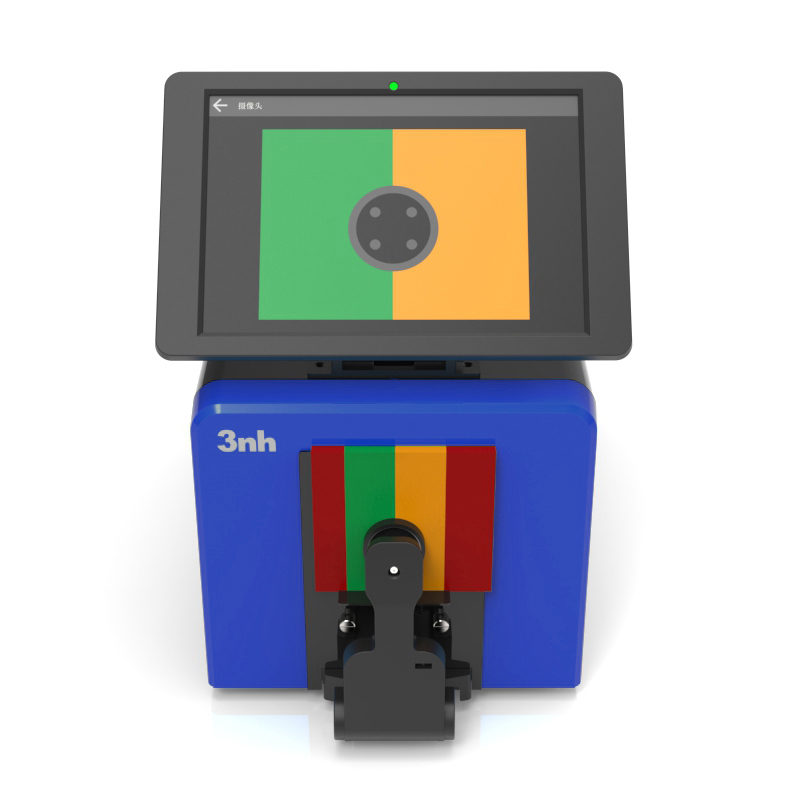

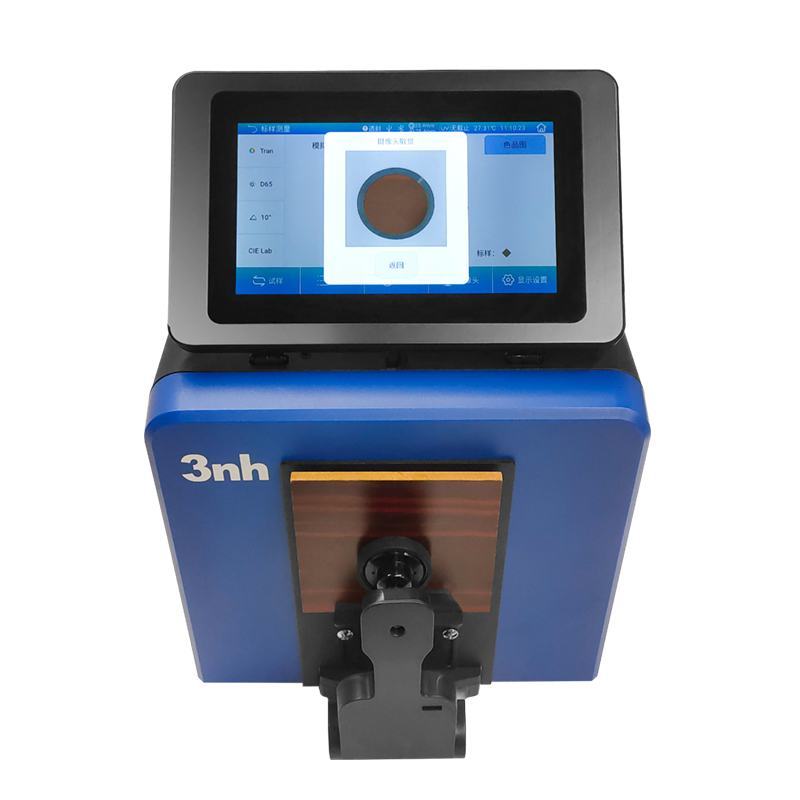

8、摄像头取景定位，可清楚观察被测量区域

TS8520台式分光测色仪内置摄像头取景定位，通过摄像头实时取景，能精准判断出物体被测部位是否为目标中心，提高了测量效率和准确性。

摄像头取景定位

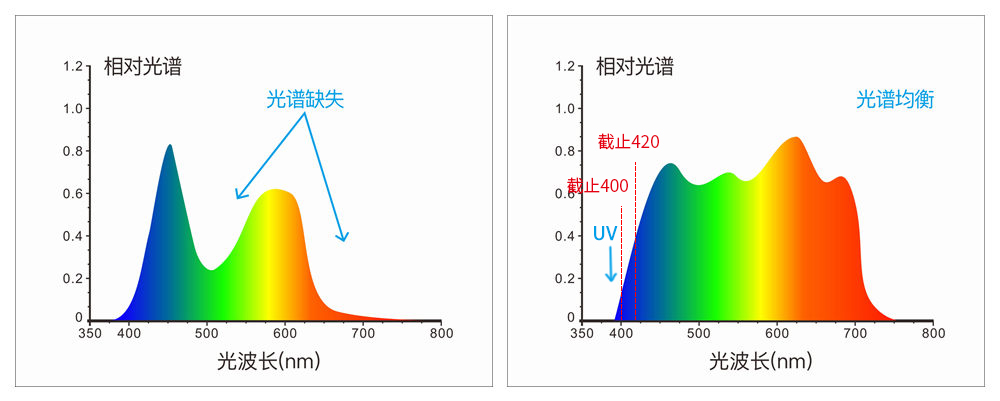

9、采用组合全光谱LED光源、UV光源

360~780nm组合LED光源，包含UV,400nm截止光源，420nm截止光源，460nm截止光源

采用组合全光谱LED光源、UV光源

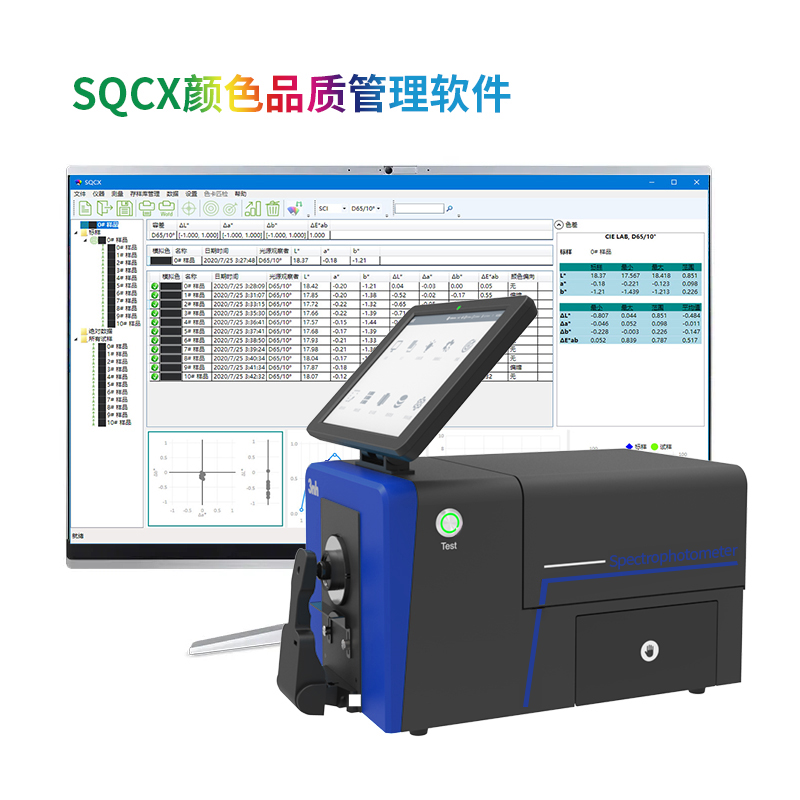

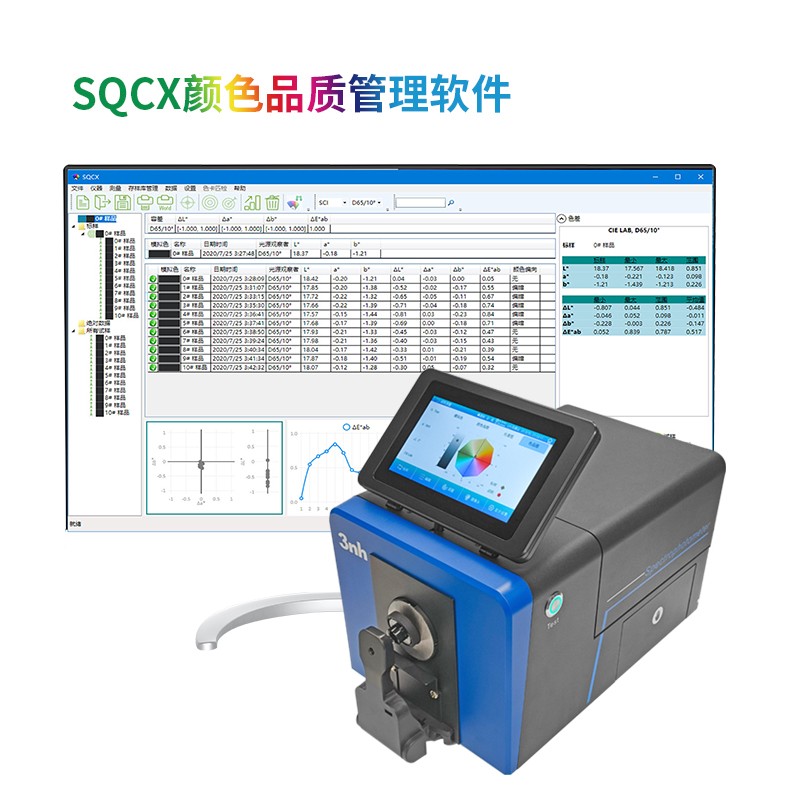

10、颜色管理软件

TS8520便携台式分光测色仪搭配的SQCX品质管理软件，适用于各个行业的品质监控和颜色数据管理。将用户的颜色管理数据化，比较颜色差别，生成测试报告，提供多种色空间测量数据，定制化客户的颜色管理工作。

颜色管理软件

台式分光测色仪TS8520技术参数

产品型号	TS8520（LED光源）
照明方式	反射：D/8（漫射照明，8°方向接收）; SCI/SCE测量;包括UV/排除UV测量；透射：D/0（漫射照明，0°方向接收） SCI/SCE测量;包括UV/排除UV测量；雾度(ASTM D1003); 符合标准CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7,JIS Z8722 条件C
特性	1.塑胶电子、油漆油墨、纺织服装印染、印刷等行业等广泛应用。 2.10.5吋独立可旋转平板电脑，128G存储空间，摄像头实时取景。 3.仪器可侧面测量、朝上测量、朝下测量（使用配件）等多姿态放置测量。 4.敞开式透射仓，可测试厚度54mm透射样品。 5.自动温湿度补偿功能。
积分球尺寸	Φ154mm
照明光源	360~780nm组合LED光源，包含UV,400nm截止光源，420nm截止光源，460nm截止光源
分光方式	凹面光栅
感应器	256像元双阵列CMOS图像感应器
测量波长范围	360~780nm
波长间隔	10nm
半带宽	5nm
反射率测定范围	0~200%
反射率分辨率	0.01
测量口径	反射： XLAV Φ25.4mm/Φ30mm LAVΦ15mm/Φ18mm MAVΦ8mm/Φ10mm SAVΦ4mm/Φ6mm 透射： Φ25.4mm(样品高度与厚度不限制,厚度≤54mm) 备注： 1.切换口径自动识别 2.客户可根据需要自行配置口径和透镜位置
含光方式	反射SCI/SCE，透射SCI/SCE
颜色空间	CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式	ΔE^_ab,ΔE^_uv,ΔE^₉₄,ΔE^_cmc(2:1),ΔE^_cmc(1:1),ΔE^₀₀, DINΔE₉₉,ΔE_{(Hunter) ，}ΔE*CH，555色调分类
其它色度指标	WI(ASTM E313，CIE/ISO,AATCC,Hunter，Taube,Berger Stensby)， YI(ASTM D1925，ASTM 313),ISO亮度,R457，同色异谱指数Mt，沾色牢度,变色牢度,力份,遮盖度， APHA/Hazen/Pt-Co（铂钴指数），Gardner(加德纳指数) 雾度透过率(ASTM D1003)，Saybolt（塞伯特指数）,ASTM D1500色标，8度光泽度,555色调分类，黑度（My,dM）,色密度CMYK(A,T,E,M),Tint，色密度（部分功能功能通过上位机实现）
观察者角度	2°/10°
观测光源	D65,A,C,D50,D55,D75,F1,F2,F3,F4，F5，F6,F7,F8,F9，F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30，B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机实现)
显示	光谱图/数据，样品色度值，色差值/图，色品图，颜色仿真，合格/不合格结果，颜色偏向，色彩评估，雾度，液体色度
测量时间	约2.0s（同时测试SCI/SCE 约4s）
重复性	反射色度值：Φ25.4mm/SCI,ΔE*ab 0.014以内（仪器预热校正后,以间隔5s测量白板30次平均标准偏差）光谱反射/透过率：≤0.1%
台间差	Φ25.4mm/SCI,ΔE*ab 0.14以内（BCRA系列Ⅱ 12块色板测量平均值）
尺寸	长X宽X高=440X248X283mm
重量	约13.5kg
供电方式	直流24V,3A电源适配器供电
照明光源寿命	5年大于300万次测量
显示屏	10.5吋独立可旋转平板电脑，64G存储空间
接口	USB，蓝牙®5.0
存储数据	64G存储空间，100000条以上（SCI/SCE算一条数据）
语言	简体中文，繁体中文,English,(可定制德语、法语、西班牙语、俄语、日语、泰语、韩语、波兰语、葡萄牙语)
操作温度范围	0~40℃（32~104°F）
存储温度范围	-20~50℃（-4~122°F）
标准附件	电源适配器、说明书、品质管理软件(U盘)、数据线、标准校正板，黑校正盒、透射黑挡板、样品固定架，25.4口径，15口径，8口径，4口径，透射测试夹具组件、比色皿、10.5吋平板电脑
可选附件	倒立支架、培养皿、微孔(4mm)透射测试夹具组件、薄膜夹具
注：	通过连接PC或平板电脑的网络打印机实现测试报告打印，如有变更，恕不另行通知
